ナイロンリベットのサイズチャートと穴ガイド
製品仕様
ナイロンリベットのサイズチャートと穴ガイド
PCB および電子アセンブリに適切なサイズを選択する方法
正しいものを選択するナイロンリベットのサイズこれは、PCB や電子アプリケーションにおける確実な固定、効率的な組み立て、長期的な信頼性を確保するために重要です。
サイズの選択が間違っていると、次のような問題が発生する可能性があります。
取り付けの緩みまたはコンポーネントの動き
取り付けが難しい、または PCB が損傷する
保持力の低下
このガイドでは実践的な方法を提供しますナイロンリベットのサイズ表と選定方法エンジニアとバイヤー向け。
標準ナイロンリベットサイズ表
以下は一般的に使用される一般的なリファレンスですナイロンプッシュリベット電子アプリケーションの場合:
穴径(mm) | リベット径(mm) | グリップ範囲(mm) | ヘッド径(mm) |
2.0 | 1.9 – 2.1 | 0.8 – 2.0 | 3.5 – 4.0 |
2.5 | 2.4 – 2.6 | 1.0 – 3.0 | 4.5 – 5.0 |
3.0 | 2.9 – 3.1 | 1.0 – 4.0 | 5.5 – 6.5 |
3.5 | 3.4 – 3.6 | 1.5 – 5.0 | 6.5 – 7.5 |
4.0 | 3.9 – 4.1 | 1.5 – 6.0 | 7.0 – 8.5 |
注：サイズはデザインやメーカーによって異なる場合があります。カスタムサイズも利用可能です。
ステップバイステップの選択ガイド
1. PCB穴径の確認
リベットは穴のサイズと正確に一致する必要があります。
きつすぎる → 挿入しにくい
緩すぎる→固定が弱い
推奨許容差:±0.05mm～±0.1mm
2. 総パネル厚さ（グリップ範囲）の計算
グリップ範囲 = 締結される材料の厚さの合計:
プリント基板の厚さ
スペーサー（使用する場合）
取付パネル
例：
PCB (1.6mm) + スペーサー (2mm) + パネル (1mm)
= 合計 4.6mm → グリップ範囲 3 ～ 5mm のリベットを選択
3. リベットの種類を選択します

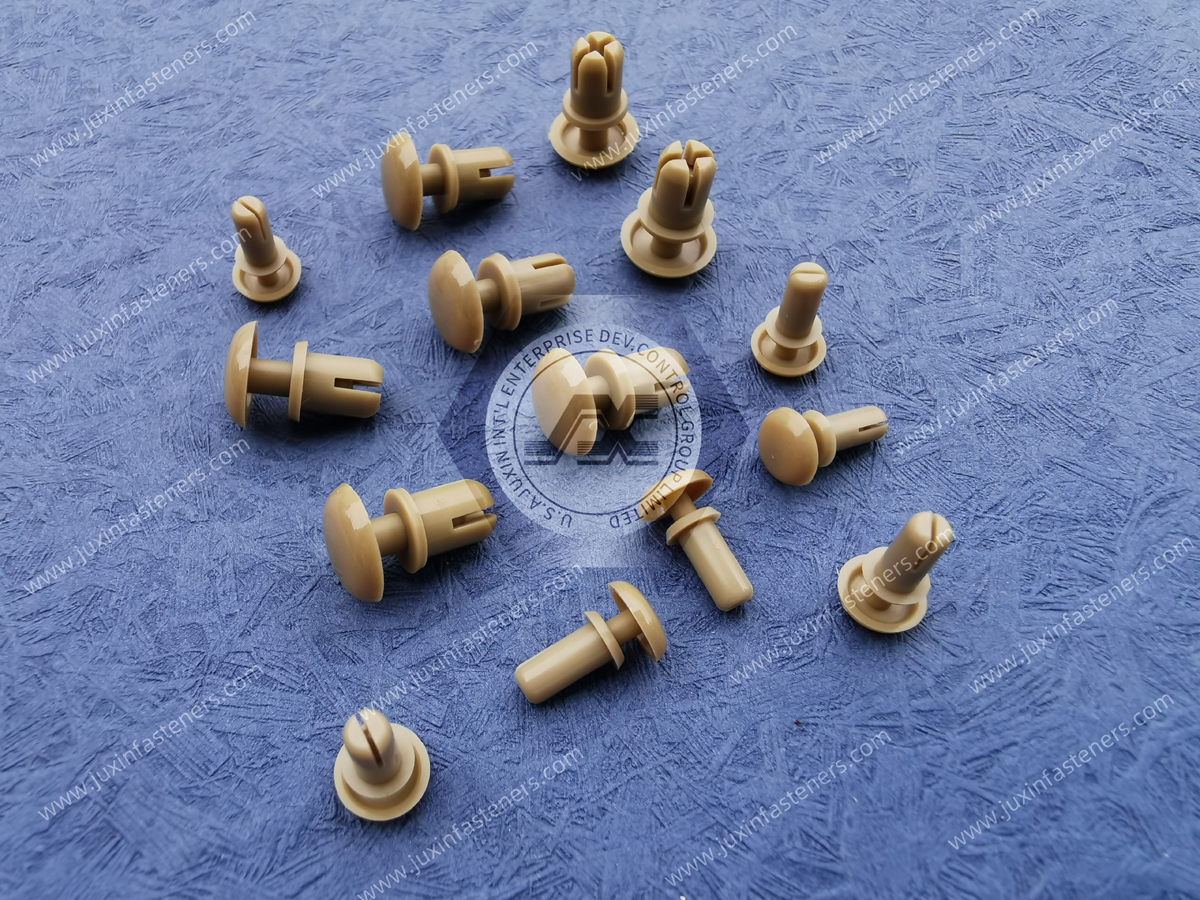

プッシュ式ナイロンリベット
工具不要の迅速な取り付け
自動組立に最適

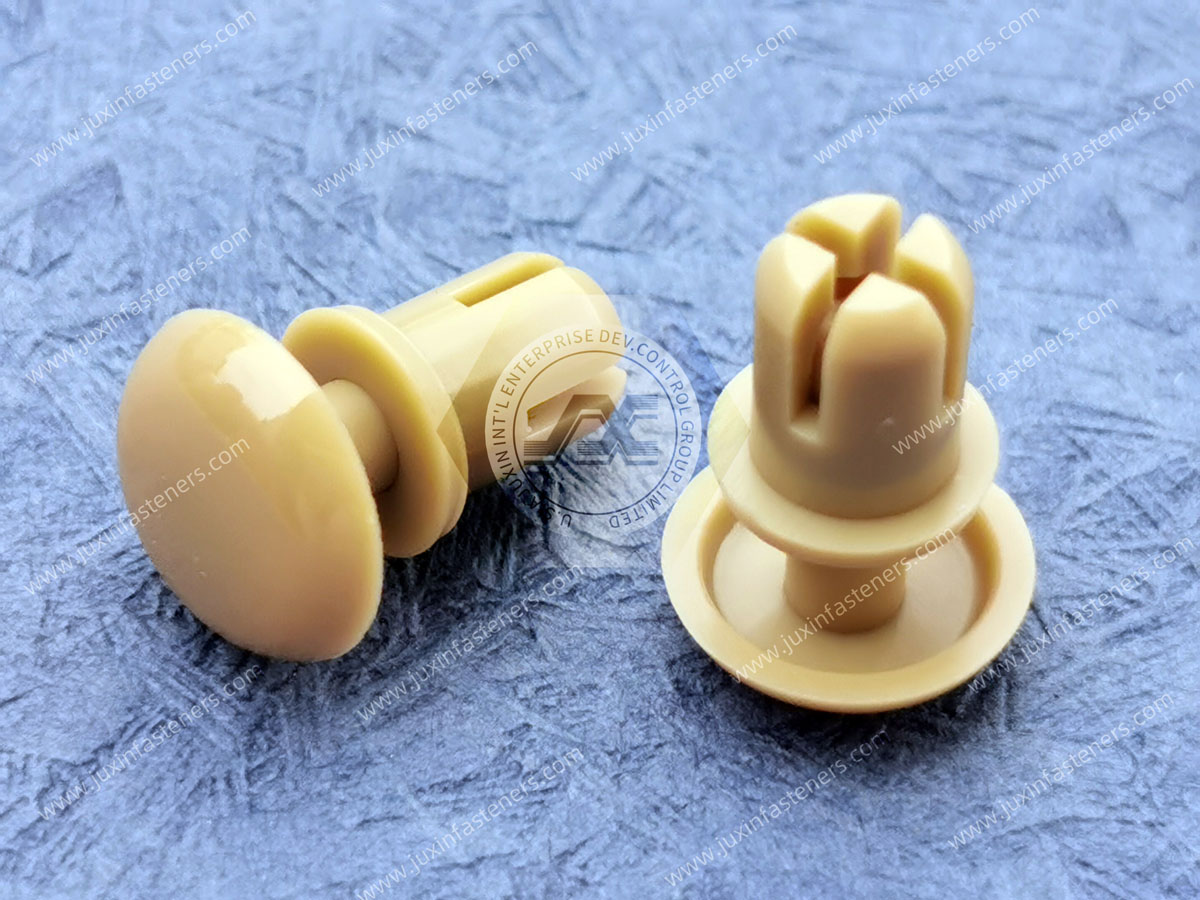

ツーピースリベット
取り外し可能
メンテナンス用途に最適
4. ヘッドサイズとクリアランスを確認する
リベットの頭部を確認します。
設計スペースに収まります
十分な保持面を提供
5. 保持強度を考慮する
保持期間は以下によって決まります。
素材（PA66 vs 強化ナイロン）
設計構造
取り付け精度
一般的な応用例
プリント基板の取り付け
推奨穴：3.0mm
一般的なグリップ: 1 ～ 3mm
ファンとヒートシンクの固定
より高い保持力が必要
強化ナイロン素材を検討してください
LEDモジュール
軽量構造
より小さい直径のリベットが推奨されます
避けるべきよくある間違い
❌穴とリベットの間の公差を無視
❌間違ったグリップ範囲の選択
❌特大のリベットを使用すると PCB にストレスが発生します
❌組み立て方法を考慮していない（手動か自動か）
標準サイズでは足りない場合
多くの電子プロジェクトでは、標準サイズが完全に適合しない場合があります。
私たちは以下をサポートします:
カスタムナイロンリベット寸法
自動供給システム用の特別な設計
高強度または難燃性の材料
迅速なサンプリングとツール
適切なリベットで組立効率を向上
正しいものを選択するナイロンリベットのサイズ次のことを達成するのに役立ちます。
より迅速な組み立て
一貫した設置品質
不良率の低減
製品の信頼性の向上
サンプルまたはテクニカルサポートをリクエストする
選択している場合PCB または電子用途向けのナイロン リベット、私たちのチームは次のことを支援できます。
サイズ選択ガイド
サンプル試験
カスタムソリューション
すぐに見積もりを取得する
サンプルのリクエスト
今すぐ見積依頼を送信してください
ProductPackaging
包装規格
Juxin Fasteners では、製品の保護、トレーサビリティ、および国際物流要件への準拠を確保するために、標準化された輸出梱包を適用しています。
1. 標準的な輸出梱包
特に指定がない限り、すべての製品は以下を含む工場標準の輸出梱包に従って梱包されます。
耐湿性の内部保護
必要に応じてポリ袋または小さな箱の梱包
強化された輸出用カートン
部品番号、仕様、バッチ番号、数量を明記した明確なラベル
必要に応じて海上または航空輸送用にパレタイジングする
当社の標準梱包は、安全な輸送、効率的な倉庫保管、長距離の国際輸送を保証するように設計されています。
2. カスタマイズされたパッケージングオプション
また、お客様の要件に応じて、次のようなカスタマイズされた梱包ソリューションも提供します。
プライベートラベル
カスタマイズされたバーコード
特定のカートンの寸法
小売包装
特殊なパレット構成
顧客固有のマーキングと識別
ご存知のとおり、カスタマイズされたパッケージには、要件の複雑さに応じて追加コストがかかり、リードタイムが延長される場合があります。
3. コンプライアンスと品質保証
すべての梱包プロセスは ISO 9001 品質管理システムに基づいて管理されており、サプライチェーン全体にわたる一貫性、トレーサビリティ、製品の完全性が保証されています。
