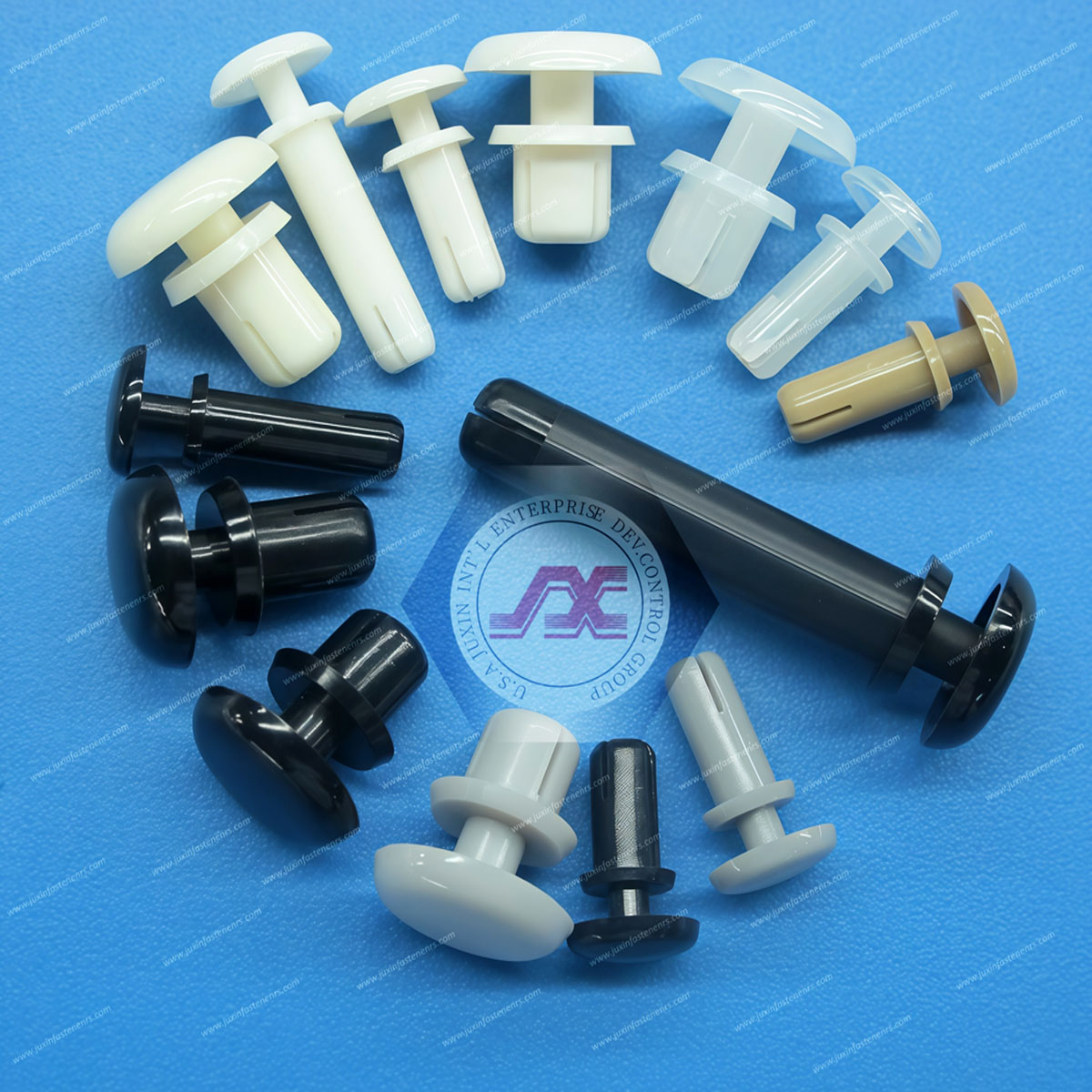

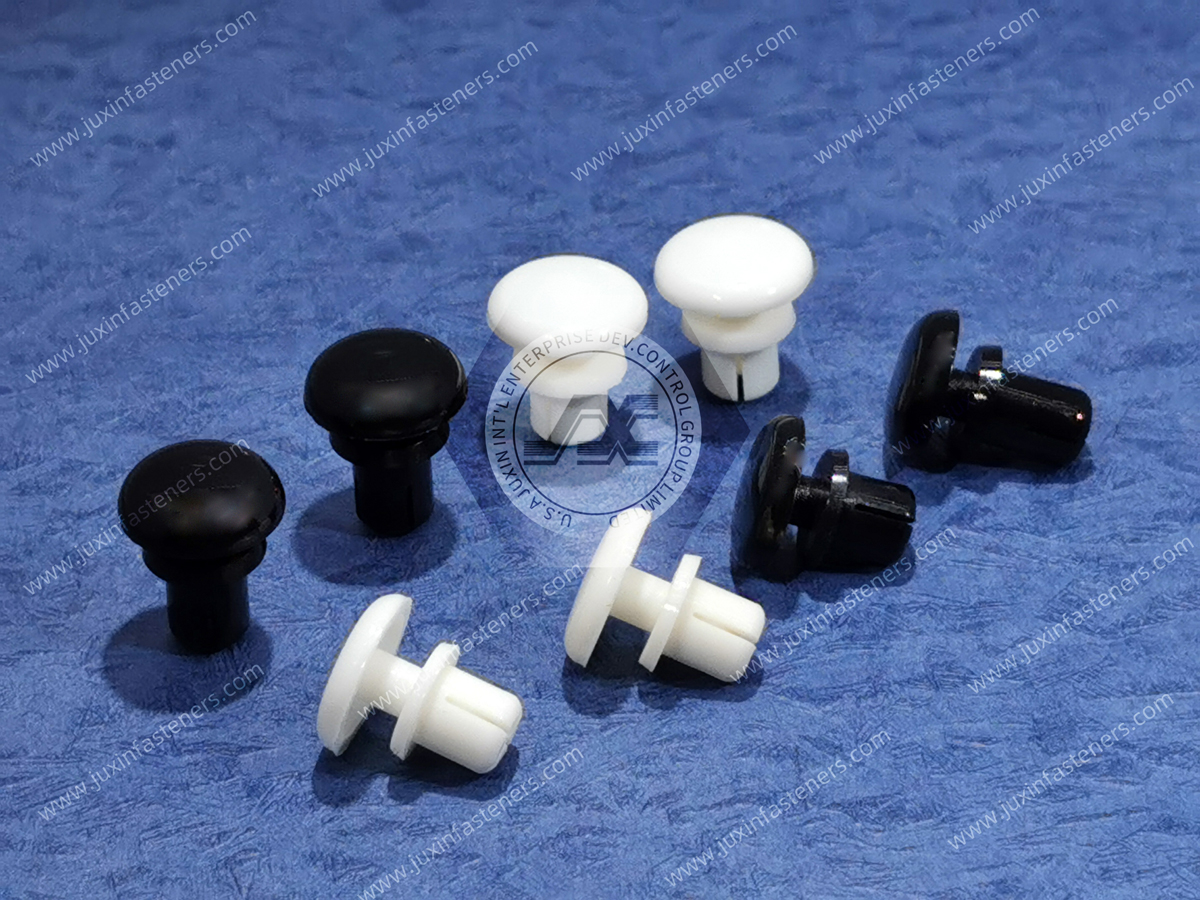

ナイロン66スナップリベット
名: ナイロンスナップリベット、R タイプリベット
素材: ナイロン 66、PA66 ポリアミド、断熱材、環境に優しい
1.材質：耐火レベルPA66（ナイロン66）UL94-V2、PA66（ナイロン66）UL94-V0
2.利用可能な色: ホワイト、ブラック、ナチュラル
3. ROHS準拠認証、温度: 80-120°c
備考: UL94 -V2 ナイロン 66 で製造されたすべての製品、
またはUL94 -V0ナイロン66は標準でナチュラルカラーです。そうでない限り
と指摘した。これらの材料は、要件に合わせて色を付けることができます。
スナッププッシュインリベット、耐衝撃性、PA6 UL94V2、PA66 UL94V0、PSU UL94HB、保護、耐酸性および耐アルカリ性、動作中
幅広いファスナーと固定具は、設置が困難な状況でも、安全かつ信頼性の高い方法でコンポーネントを接続および取り付けます。
ファスナーや固定具であっても、ネジやナットであっても、当社の製品は製品品質と迅速な組み立て時間を表しています。
当社のファスナーと固定具は幅広いプラスチック製の取り付けに対応しており、自動車や電気産業の製造ニーズに適した固定接続用のさまざまなアプリケーション オプションを提供します。
組み立てと生産のプロセスに基づいたコンポーネントのための賢いソリューション。

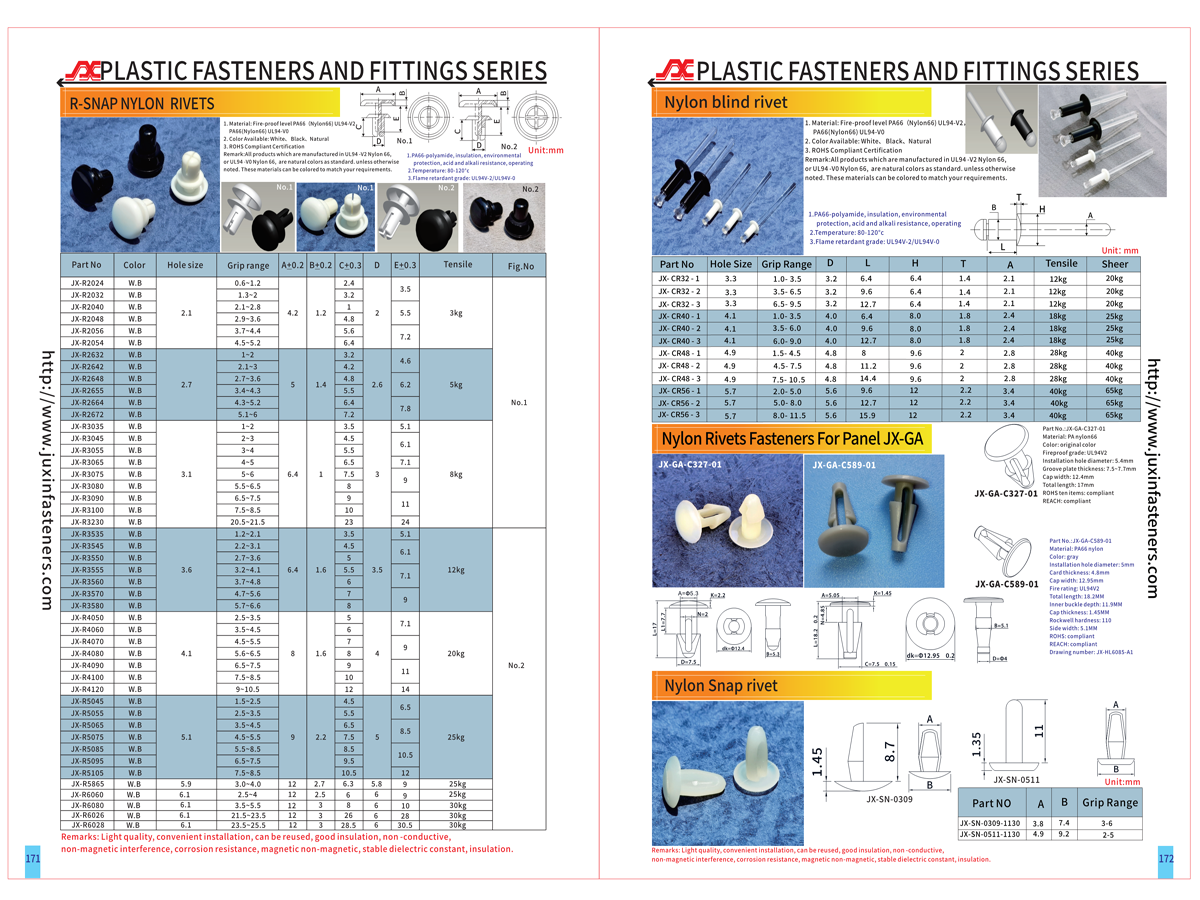

製品仕様
ナイロンスナップリベットはナイロン製のリベットです。一般的なプラスチック スナップ リベットは、優れた弾性と形状記憶特性を持つナイロンでできているため、プラスチック スナップ リベットとも呼ばれ、その名前が付けられています。
ナイロン スナップ リベットはリベットの一種です。その役割は、2 つの別個のオブジェクトがリベット留め機能を果たすことです。一般原理は金属リベットと同様です。ナイロンスナップリベットは、主にナイロン素材自体の弾性と形状記憶特性を利用し、その機能を実現しています。一般的にはNYLON66とNYLON6を一定の割合で混合して使用され、相応の弾性と引っ張り力が得られます。
ナイロンスナップリベットはその形状によりモノブロックナイロンリベットと分割ナイロンスナップリベットに分類されます。モノブロック ナイロン リベットには 1 つのコンポーネントしかありませんが、スプリット ナイロン スナップ リベットは通常 2 つのコンポーネントで構成されます。分割ナイロンリベットを使用すると、分解が容易になり、再利用できます。リベット留めの原理は一般に、男性メンバーと女性メンバーの大きなサポートがリベット留めの役割を果たします。一般的にはプッシュ式とネジ式の2つの構造があります。モノブロック ナイロン リベットは、リベット接合の弾性の役割をナイロン素材自体に大きく依存します。

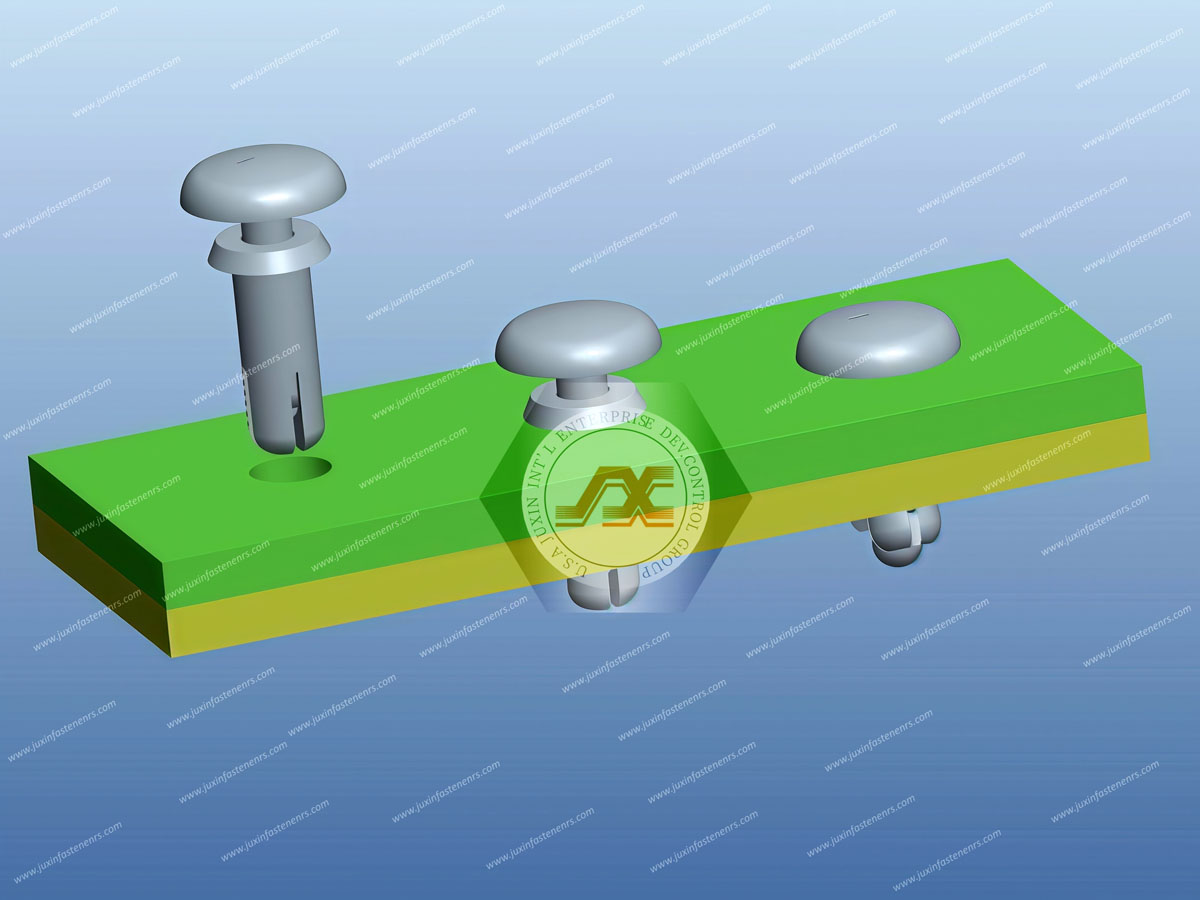

一般に、ネジの代わりに、PC ボードやマシンボードの固定、またはラジエーターやファンの固定に使用され、組み立てを完了するための工具は必要ありません。修正が容易で生産性が向上するのが特徴です。具体的な使用方法は、機械基板と固定する基板に穴を開け、ナイロンリベットを差し込むことで2枚の基板を結合します。
私たちは工場全体であり、小売業者も大歓迎です。
ご注文全体に対して割引または無料の特急配送を提供しており、到着までにかかる時間はわずかです。
プッシュ スナップとしても知られるスナップ リベットは、工具を使わずに素早く簡単に取り付けることができるファスナー ソリューションです。
ナイロン 6、ナイロン 6/6、ナイロン 6/66、ナイロン 4/6 のナイロン スナップ リベットをご覧ください。プッシュインリベットは、UL94 V0 または UL94 V2 に準拠して製造されています。これらのスナップとリベットは迅速かつ経済的です。 2 ピースの成型ファスナーは組み立てられた状態で出荷されるので、すぐに使用できます。拡張してコンポーネントを所定の位置に永続的にしっかりと固定する特別に設計された脚が特徴です。耐熱オプションは、最大 266F (130 °C) の温度に耐えることができます。
高温用途向けの P 型スナップ リベットも利用できます。黒色ポリサルファイド (PSU) で作られ、UL94 HB 規格に準拠したこれらのプッシュイン リベットは、最大 311F (155 °C) の温度に耐えることができます。
優れた断熱性と電気絶縁性
色: ブラック、ホワイト、タン
工具は必要ありません。
EVバッテリーモジュール用ナイロンプッシュスナップリベット
電気自動車のバッテリーモジュール冷却プレートアセンブリへの応用
概要
電気自動車の急速な成長に伴い、バッテリーモジュールの設計は自動車の安全性、信頼性、製造効率にとってますます重要になってきています。最新の EV バッテリー モジュール、特に 18650 や 21700 フォーマットなどの円筒形リチウムイオン セルを使用するバッテリー モジュールでは、内部固定ソリューションが電気絶縁、耐振動性、軽量設計、効率的な組み立てに関する厳しい要件を満たさなければなりません。
ナイロン製プッシュ スナップ リベットは、EV バッテリー モジュール アセンブリで内部冷却プレート、機能カバー プレート、絶縁サポート コンポーネントをしっかりと固定するために広く使用されており、従来の金属製ファスナーに代わる信頼性が高くコスト効率の高い代替品となります。
アプリケーションシナリオ
円筒型セルバッテリーモジュールでは、冷却プレートと内部構造カバーがバッテリーセルの近くに取り付けられます。これらのコンポーネントは通常、耐荷重性がありませんが、次の点で重要な役割を果たします。
一貫したセルの位置を維持する
熱管理システムのサポート
振動や熱サイクル下でも長期安定性を確保
これらの部品は高電圧コンポーネントの近くに配置されているため、車両の耐用年数を通じて構造の完全性を維持しながら、電気的短絡のリスクを排除する固定方法が必要です。
ナイロン製プッシュスナップリベットがEVバッテリーモジュールに使用される理由
1. 電気絶縁と安全性
ナイロンリベットは優れた誘電特性を備え、コンポーネント間の電気伝導を防ぎます。これは、金属製の留め具が短絡や電気化学的腐食のリスクを引き起こす可能性がある EV バッテリー モジュールでは特に重要です。
2. 軽量締結ソリューション
スチールまたはアルミニウムのファスナーと比較して、ナイロン リベットはコンポーネントの重量を大幅に軽減します。これによりバッテリーパック全体の軽量化が図られ、車両効率と航続距離の向上に貢献します。
3. 耐振動性と耐疲労性
EV バッテリー モジュールは、継続的な振動や繰り返しの熱膨張と収縮にさらされます。ナイロンリベットはこのような条件下でも安定した保持力を発揮し、緩みなく長期の締結信頼性を維持します。
4. 効率的かつ自動化された組み立て
ナイロンブラインドリベットはタッピングやネジ穴を必要としません。これらは高速自動組立ラインと互換性があり、組立時間と全体的な製造コストを削減します。これは、EV の大量生産にとって不可欠な利点です。
ナイロンリベットで固定される代表的な部品
バッテリーモジュール冷却プレート (液冷または空冷設計)
内部カバープレートと保護パネル
絶縁スペーサーと構造支持要素
非耐荷重モジュールサブアセンブリ
申請結果
実際の EV バッテリー モジュールの用途において、ナイロン リベットは次のことを実証しています。
高電圧環境でも長期にわたって安定した性能を発揮
大量生産でも一貫した組み立て品質を実現
腐食や電気的故障のリスクの軽減
生産効率とプロセスの信頼性の向上
これらの利点により、ナイロン リベットは最新の電気自動車バッテリー モジュールの実証済みの固定ソリューションとなっています。
結論
EV バッテリー技術が進化し続けるにつれ、締結ソリューションはより高い安全基準、より軽量な構造、より効率的な製造プロセスをサポートする必要があります。ナイロン リベットは、EV バッテリー モジュールの内部アセンブリ、特に円筒形バッテリー セルの近くに配置された冷却プレートや機能カバーに最適なソリューションを提供します。
電気絶縁性、軽量性能、耐振動性、組み立て効率の組み合わせにより、ナイロン リベットは世界中の EV メーカーや Tier 1 サプライヤーにとって理想的な選択肢となっています。
