エンジニアのための PCB ファスナー設計ガイド
エンジニアのための PCB ファスナー設計ガイド
信頼性の高い電子アセンブリのための適切な PCB ハードウェアを選択する方法
電子製品の設計では、締結が過小評価されることがよくあります。ただし、選択を間違えると、PCB ファスナーとハードウェアにつながる可能性がありますアセンブリの故障、電気的リスク、振動による損傷、長期的な信頼性の問題.
このガイドでは、適切な製品を選択するための実践的なエンジニアリング アプローチを提供します。PCB ハードウェア、ナイロン リベット、プラスチック ファスナー、スペーサー、および取り付けコンポーネント現代の電子システム向け。
製品仕様
エンジニアのための PCB ファスナー設計ガイド
信頼性の高い電子アセンブリのための適切な PCB ハードウェアを選択する方法
電子製品の設計では、締結が過小評価されることがよくあります。ただし、選択を間違えると、PCB ファスナーとハードウェアにつながる可能性がありますアセンブリの故障、電気的リスク、振動による損傷、長期的な信頼性の問題.
このガイドでは、適切な製品を選択するための実践的なエンジニアリング アプローチを提供します。PCB ハードウェア、ナイロン リベット、プラスチック ファスナー、スペーサー、および取り付けコンポーネント現代の電子システム向け。
PCB ファスナーの設計が重要な理由
PCB アセンブリは次のようになります。
より小さく、より統合された
電気的干渉に対してより敏感になる
複雑な環境にさらされる
その結果、締結ソリューションは以下を保証する必要があります。
電気絶縁
機械的安定性
熱互換性
効率的な組み立て
一般的なタイプの PCB ファスナー
完全な PCB 固定システムには通常、次のものが含まれます。

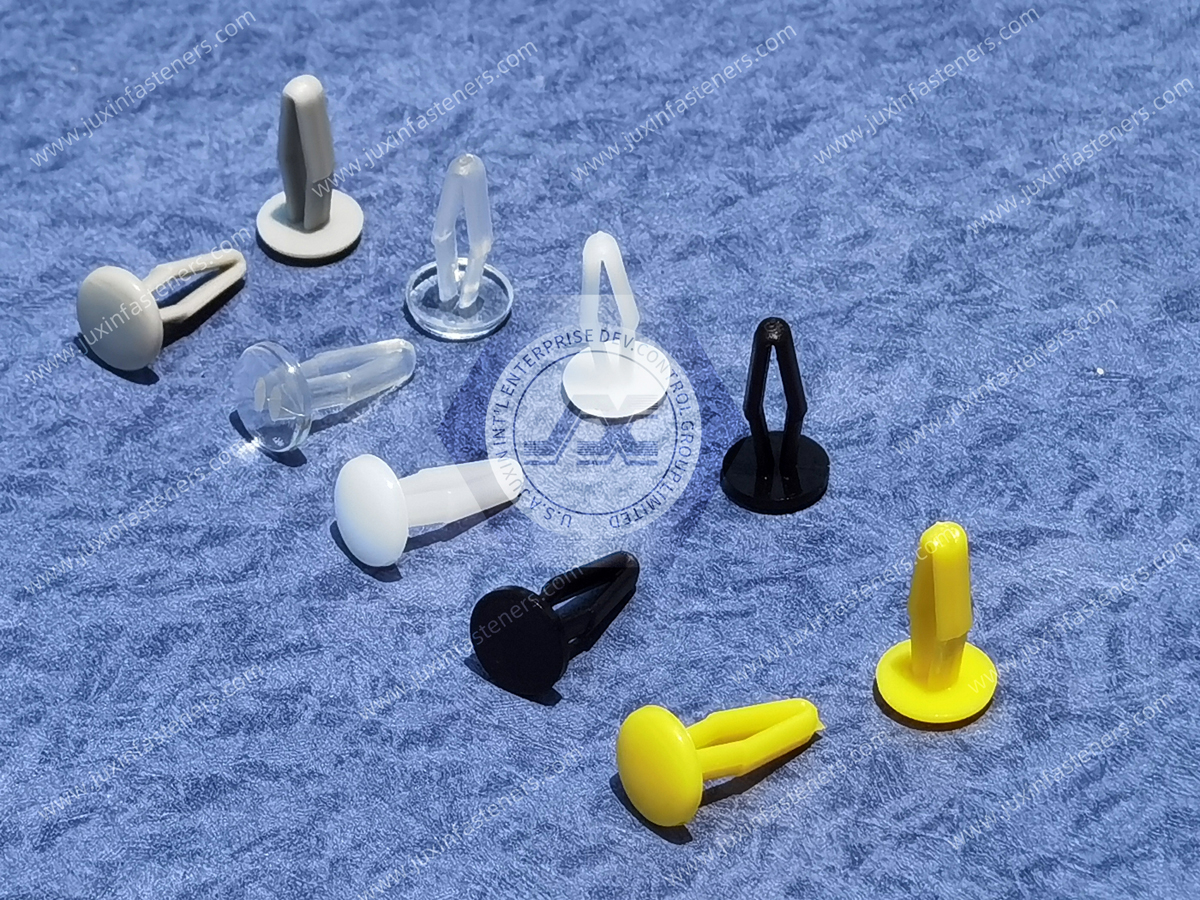

ナイロンリベットとプラスチックリベット

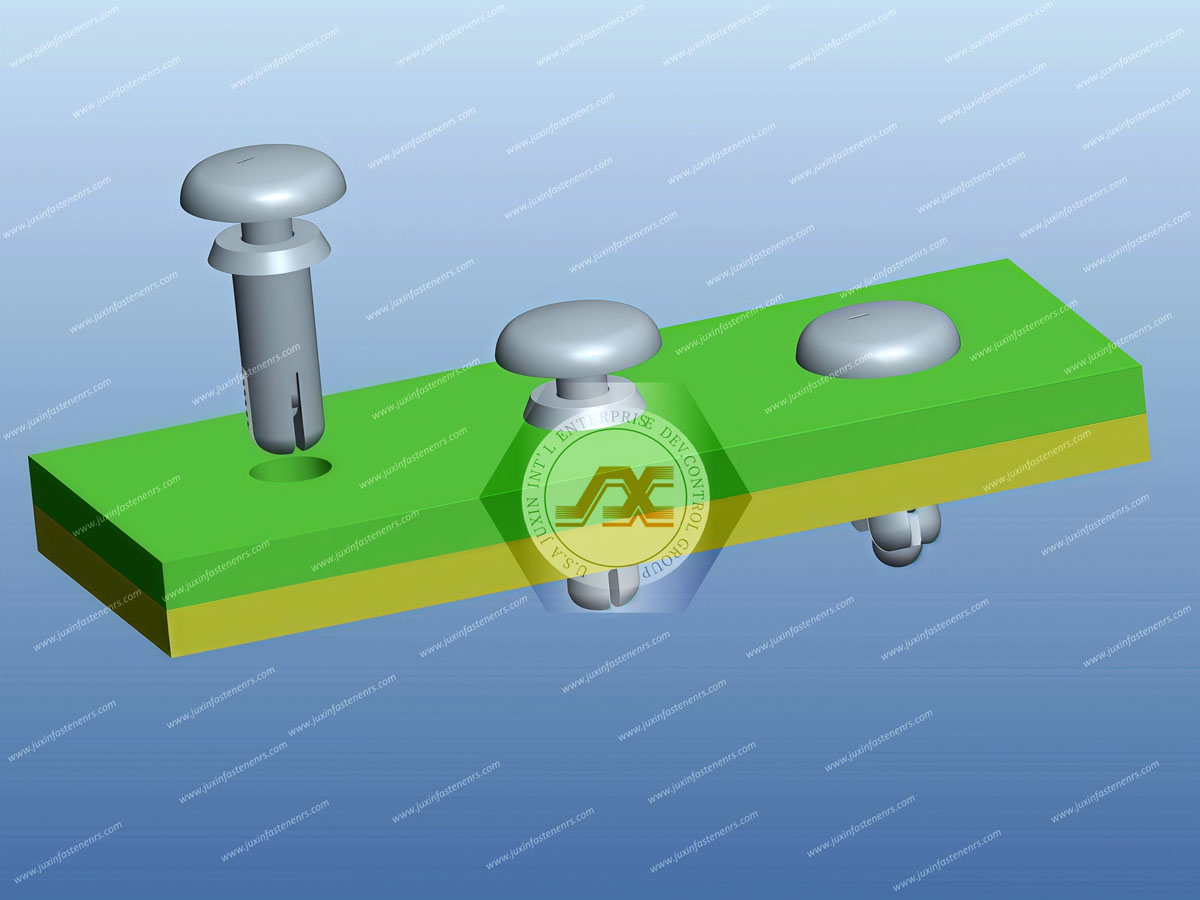

プッシュインリベット
スナップリベット
有刺リベット
取り外し可能なリベット
用途:
プリント基板の実装
ファンとヒートシンクの固定
モジュールの組み立て
PCB スペーサーとスタンドオフ
丸型ネジなしスペーサー
ねじ付きスタンドオフ
取付柱
用途:
PCB 間隔の維持
短絡の防止
多層アセンブリのサポート
パネルファスナーと取り付け金具
ケージナット
止めワッシャー
ネジグロメット
パネルクリップ
用途:
エンクロージャアセンブリ
構造的サポート
ネジ、ナット、ワッシャー
小ねじ
キャップスクリュー（低頭・極低頭）
仕上げワッシャー
用途:
耐荷重構造
高強度の締結
設計上の重要な考慮事項
1. 電気絶縁
PCB アプリケーションでは、絶縁が重要です。
推奨される解決策:
ナイロンリベット
プラスチックスペーサー
トランジスタ絶縁体
防止します:
短絡
信号干渉
2. 機械的強度
評価する：
負荷要件
振動条件
引き抜き力
使用：
中荷重用強化ナイロン
高荷重用の金属製ファスナー
3. 穴のサイズと公差の一致
許容誤差が正しくないと、次のような問題が発生します。
緩い取り付け
プリント基板の損傷
常に一致する:
リベット径
穴サイズ
パネル厚さ（グリップ範囲）
4. 熱および環境条件
考慮する：
温度範囲
湿度
化学物質への曝露
要求の厳しい環境向け:
難燃性素材（UL94 V-2 / V-0）を使用
高温用に PEEK ファスナーを検討してください
5. 組立方法
手動組み立て
プッシュインリベット
スナップ留め
自動組立
精密成型ナイロンリベット
供給システム用に設計されたコンポーネント
PCB 固定に関する一般的な課題
問題 1: 取り付け時の PCB の損傷
原因：
特大リベット
過度の力
解決：
適切な公差管理
柔軟なプラスチック製ファスナー
問題 2: 振動による緩み
原因：
不十分な保持設計
解決：
有刺リベット
ラチェットリベット
ゆるみ止め構造
問題 3: 電気的干渉
原因：
回路付近での金属ファスナーの使用
解決：
ナイロンリベットまたはプラスチック金具に交換してください
問題 4: 非効率な組み立て
原因：
工具が必要なネジ
解決：
工具不要のプッシュインリベット
システムレベルの PCB 固定設計
最良の結果を得るには、締結をシステムとして設計する必要があります。
ナイロンリベット→固定
スペーサー → 位置決め
ケーブルクリップ→配線
グロメット → 保護
ネジ→補強
この統合されたアプローチにより、以下が改善されます。
組立効率
製品の信頼性
メンテナンスの利便性
先進的なエンジニアリングソリューション
アダプティブプレスフィットテクノロジー
リアルタイムの力モニタリング
制御されたインストール
一貫性の向上
材料の最適化
ガラス繊維強化ナイロン
難燃性プラスチック
高性能ポリマー（PEEK）
カスタムファスナーデザイン
特殊なヘッド形状
最適化された保持構造
自動アセンブリの互換性
エンジニアのためのベストプラクティス
量産前に必ずサンプルで検証する
ファスナーの種類を習慣ではなく用途に合わせてください
ライフサイクル全体（組立→運用→保守）を考慮
カスタムエンジニアリングをサポートするサプライヤーと協力する
PCB アセンブリのパフォーマンスを向上
うまく設計されたプリント基板固定システム以下を大幅に改善できます。
製品の信頼性
組み立て速度
電気的安全性
長期耐久性
エンジニアリングサポートまたはサンプルをリクエストする
設計または最適化を行っている場合PCB 固定ソリューション、私たちはあなたをサポートできます:
製品選択ガイド
サンプル試験
カスタムファスナーの開発
